Diseño y verificación de mallas de puesta a tierra con BMGS
Automatización, optimización matemática y validación avanzada de mallas de puesta a tierra bajo normativas IEEE Std 80-2013 y el Reglamento de Alta Tensión (RAT).
…WindowsLinux x86_64Linux ARMGratuito · uso educativo y no comercial
Normativa
IEEE Std 80-2013
Reglamento
RAT
Cálculo
Método de los Momentos
Optimización
Algoritmos genéticos
El programa
Del modelo geométrico al informe final
Tres piezas clave del flujo de trabajo de BMGS, de la simulación a la documentación del proyecto.
01 · Visualización 3D
Interfaz gráfica 3D interactiva

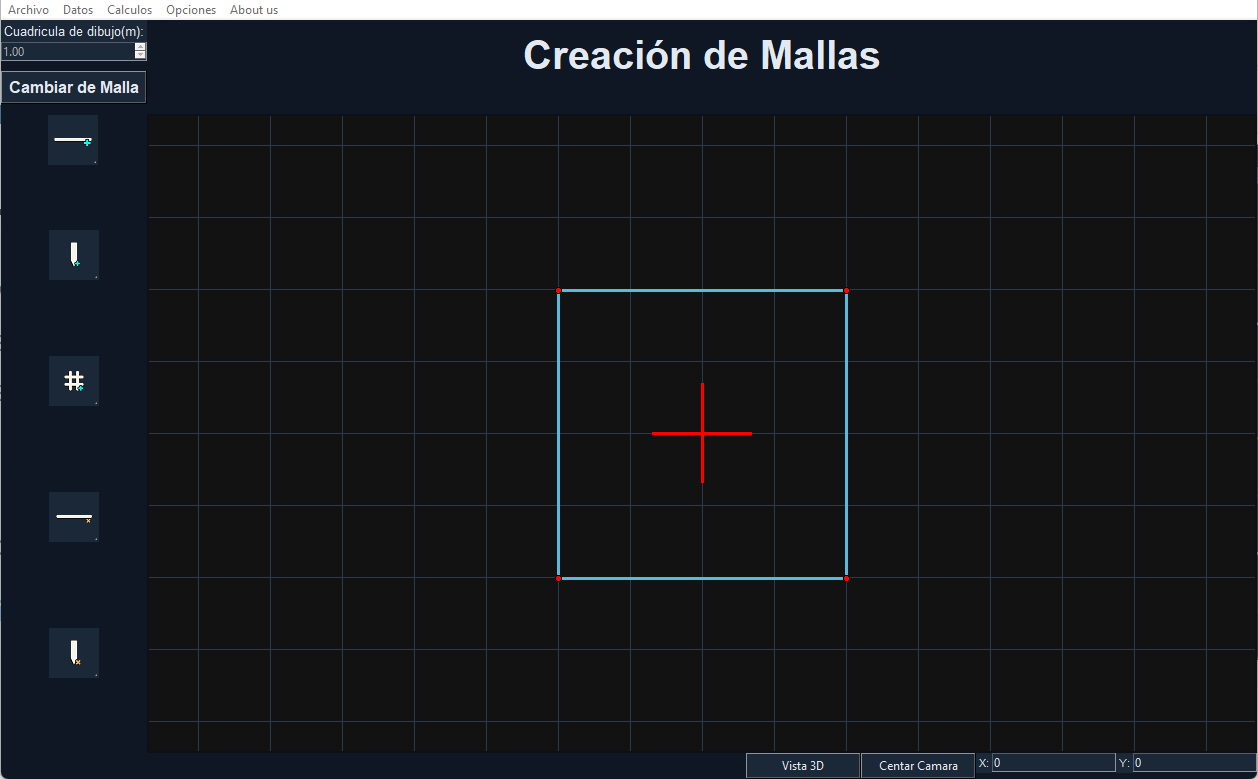

Modela y revisa la malla de tierra en un visor 3D interactivo construido sobre PyVista y Tkinter, con rotación y zoom de electrodos en tiempo real.
Edición directa de picas, conductores y profundidad

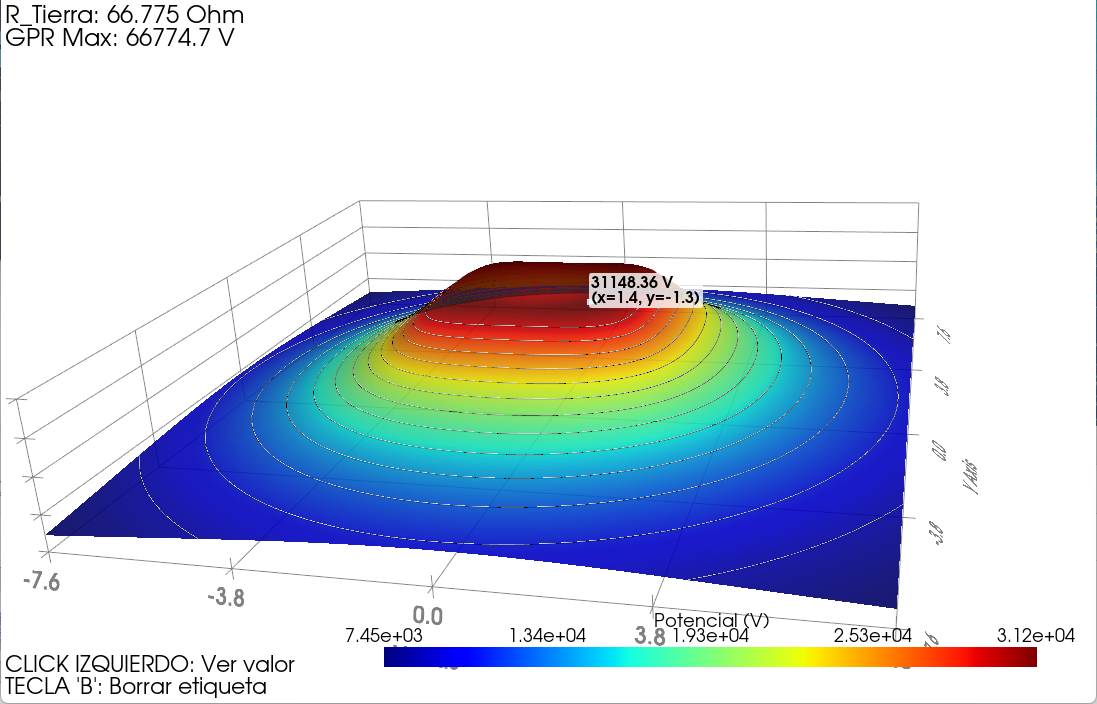

Visualización de gradientes de potencial en el terreno
Exportación de la geometría a formato DXF
02 · Motor de cálculo
Método de los Momentos y algoritmos genéticos
Calcula resistencia de puesta a tierra, elevación de potencial (GPR) y tensiones de paso y contacto con dos motores de cálculo, incluyendo optimización automática por algoritmos genéticos.
Validación directa frente a IEEE Std 80-2013
Obtención de geometría optimizada con algoritmos genéticos
Resultados numéricos y gráficos exportables
03 · Documentación
Memorias técnicas e informes automáticos

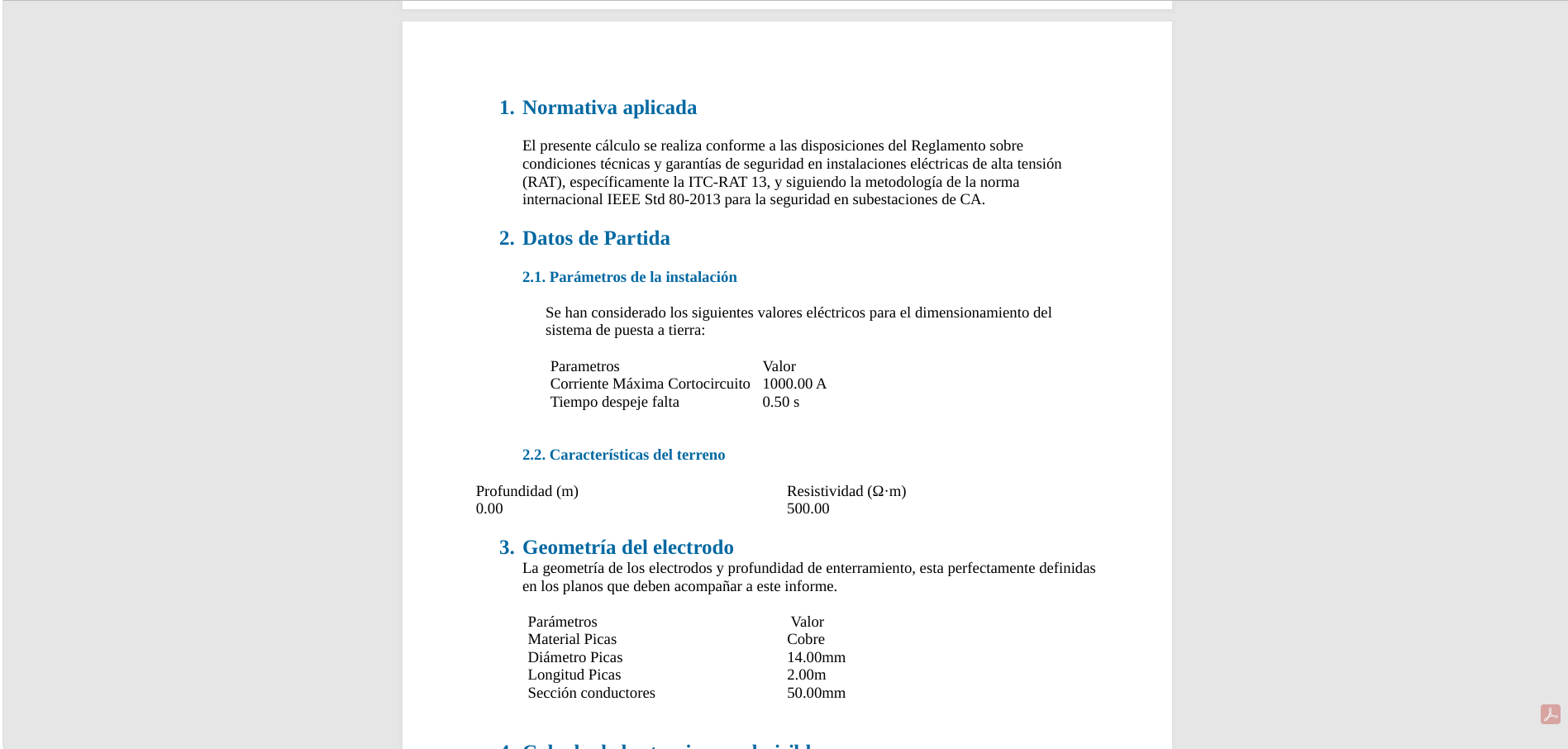

Genera automáticamente la memoria técnica del diseño en formato ODT y los planos en formato DXF, listos para incorporar al proyecto.
Versiones portables, sin instalación. Elige la que corresponda a tu sistema.
PlataformaDescripciónVersión
WindowsWindows 10 y 11 (64 bits). Programa portable completo.…Descargar .EXE
Linux x86_64Ejecutable portable para procesadores x86 en Linux.…Descargar AppImage
Linux ARMEjecutable portable para procesadores ARM en Linux.…Descargar AppImage
DocumentaciónManual técnico y guía de usuario oficial.PDFDescargar PDF
Software de carácter experimental gratuito para uso educativo y no comercial. Los resultados tienen carácter orientativo y no sustituyen el criterio del Ingeniero Proyectista competente.
MEJORA El algoritmo genético ahora puede diseñar la instalación con sus medidas correctoras, permitiendo obtener una solución óptima en casos difíciles
FIX Bug fixes en el motor, se ejecutaron pruebas automatizadas sobre la física del terreno para detectar y corregir diversos fallos.
v1.1.1 · BugFixes 13 Jul 2026
MEJORA Nuevo motor de cálculo, el antiguo se conserva como opción.
FIX Bug fixes en la interfaz.
FIX Bug fixes en la exportación de documentos.
FIX Bug fixes en la visualización del electrodo en 3D.
v1.1.0 · Genetic Update 5 Jul 2026
NUEVO Implementación de algoritmos genéticos (fase de pruebas).
NUEVO Avisos de nuevas actualizaciones.
MEJORA Optimización de la RAM.
FIX Bug fixes en la interfaz.
v1.0.0 · Lanzamiento oficial 22 Jun 2026
NUEVO Implementación del motor de cálculo basado en el Método de los Momentos (MoM).
NUEVO Interfaz gráfica 3D interactiva mediante PyVista.
NUEVO Exportación automática de memorias técnicas a formato ODT.
NUEVO Generación de planos CAD en formato DXF.
Antes de descargar BMGS
Software experimental · …
BMGS es un programa de carácter experimental, pensado para investigación, aprendizaje y práctica técnica. Te recomendamos echar un vistazo a la sección de verificación numérica antes de usarlo en un caso real, para que veas cómo se comporta frente a AutoGrid Pro y qué limitaciones tiene.
El EULA se acepta al ejecutar la aplicación por primera vez.
